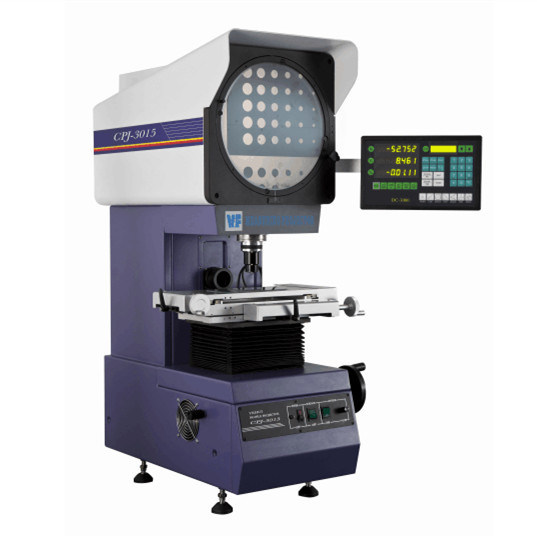

Proyector de Perfil 3D de Alta Calidad, Equipo de Medición de Proyector de Perfil
Características:
Equipado con interruptor de pie y medidor multifuncional de procesamiento de datos, el proyector de perfil posee un rendimiento estable. La conveniente salida de datos y la función de toma de muestras mejoran la eficiencia.
Usos:
1. El proyector de perfil se utiliza principalmente para la medición de piezas mecánicas de longitud,
ángulo, contorno y forma de superficie.
2. Se utiliza ampliamente en la industria de medidores, electrónica, maquinaria aeroespacial, industria ligera, universidades, institutos de investigación y departamentos de inspección de mediciones.
3. Este instrumento puede inspeccionar todo tipo de superficies y contornos de piezas de trabajo complejas, levas, roscas, engranajes, fresas, etc.
Especificación:
| Modelo |
CPJ-3015 |
| Mesa |
Tamaño de la mesa metálica (mm) |
340X152 |
| Tamaño de la mesa de vidrio (mm) |
196X96 |
| Recorrido eje X (mm) |
150 |
| Recorrido eje Y (mm) |
50 |
| Recorrido eje Z (mm) |
90 para enfoque |
| Precisión de medición |
(3+L/50)µm |
| Resolución (eje X, eje Y) |
0.0005 mm |
| Tamaño de pantalla (mm): |
Ø 312 Rango de uso>Ø 300 (con línea de medidor) |
| Rango de rotación de pantalla: |
0°~360° |
| Resolución del ángulo de rotación |
1´ o 0.01° |
| Lente |
Aumento |
Opción 10X |
Opción 20X |
Opción 50X |
Opción 100X |
| Vista del objeto |
Ø30 |
Ø15 |
Ø6 |
Ø3 |
| Distancia de trabajo |
77.7mm |
44.3mm |
38.4 |
25.3 |
| Altura máx. de la pieza de trabajo |
80mm |
80mm |
80mm |
80mm |

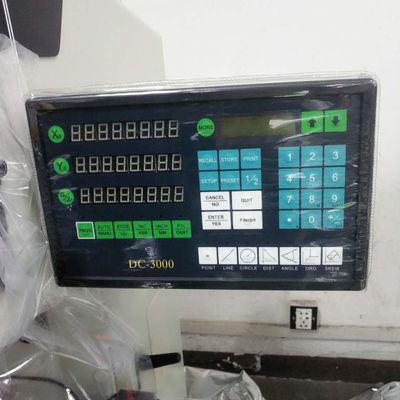

| Sistema de procesamiento de datos |
Sistema de procesamiento de datos multifuncional DC-3000, en inglés, se puede utilizar para recopilar datos y medir puntos, líneas, círculos, ángulos y distancias. |
| Enfriamiento |
Por tres ventiladores |
| Iluminación |
Iluminación de transmisión y reflexión: lámpara halógena de 24V/150W. |
| Potencia |
110V/220V (CA), 50/60HZ, Potencia total = 400W |
| Dimensiones |
780*780*1100mm |
| Peso |
180kg |
