Brand: Guangdong Hongtuo Instrument Technology Co,Ltd
SKU: CPJ-4025W
Price: 7499.00 USD
Availability: InStock

Inicio Productos Optical Measuring Machine

Datos del producto:

Lugar de origen:	Dongguan, Provincia de Cantón
Nombre de la marca:	DahoMeter
Certificación:	CE,FCC
Número de modelo:	CPJ-4025W

Pago y Envío Términos:

Cantidad de orden mínima:	un juego
Precio:	USD5999 to USD8999
Detalles de empaquetado:	paquete de madera de exportación estándar
Tiempo de entrega:	5-10 días
Condiciones de pago:	LC, D/A, D/P, T/T, Western Union,
Capacidad de la fuente:	300 juegos por mes

Contactar ahora

Descripción detallada del producto

Uso:	Proyector de perfiles ópticos horizontales	Viaje de X-AXIS (milímetros):	250
Recorrido del eje Y (mm):	150	Tamaño de la mesa de trabajo (mm):	450×200

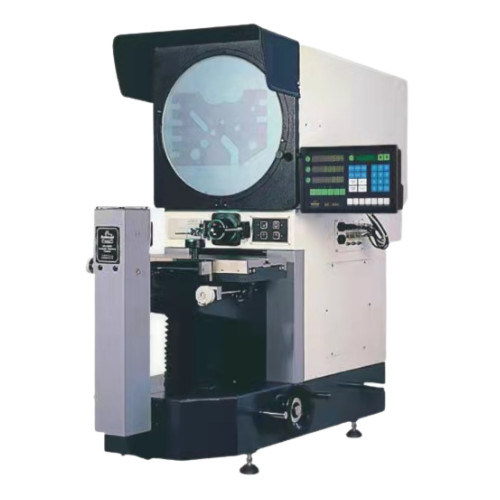

Proyector de Perfil Horizontal Digital Comparador de Superficie de Sección de Perfil Óptico CPJ-4025W

Uso:

1. El proyector de perfil se utiliza principalmente para la medición de piezas mecánicas de longitud, ángulo, contorno y forma de superficie.

2. Se utiliza ampliamente en medidores, electrónica, maquinaria aeroespacial, industria ligera, colegios, institutos de investigación y departamentos de inspección de mediciones. 3. Este instrumento puede inspeccionar todo tipo de superficies y contornos de piezas complejas, levas, roscas de tornillo, engranajes, fresas, etc.

Características:

1. Proyector de perfil horizontal

2. Fácil de operar

3. Resolución de escala lineal: 0.5um

4. Potente lectura digital para facilitar y precisar la medición

5. Fiable y rentable

6. Preciso y exacto

7. Bajo costo de mantenimiento

8. Software propietario opcional

Especificación:

Modelo		CPJ-3020W		CPJ-4025W
Recorrido eje X (mm)		200		250
Recorrido eje Y (mm)		100		150
Tamaño de la mesa de trabajo (mm)		400×150		450×200
Rango de giro		±15°		±15° (se puede fabricar a medida hasta ±25°)
Resolución (μm)		0.5
Error de indicación (mm)		Eje X, Y: (2.5+L/100). Eje Z: 3.5+L/50 (L es la longitud del objeto medido. Unidad: mm)
Recorrido eje Z (mm)		75 (enfoque)		100 (enfoque)
Peso (kg)		160		240
Dimensión (mm)		1090×830×1010		1215×646×1210
Pantalla del proyector	Tamaño (mm)	∅ 300		∅400
	Rango de rotación	0~360°
	Resolución	1’ o 0.01°
Lente (CPJ-3020W)		Aumento	10× (Opcional)	20× (Opcional)	50× (Opcional)	100× (Opcional)
		Campo de visión (mm)	∅30	∅15	∅6	∅3
		Distancia de trabajo (mm)	77.7	44.3	38.4	25.3
Lente (CPJ-4025W)	Aumento	5× (Opcional)	10× (Estándar)	20× (Opcional)	50× (Opcional)	100× (Opcional)
	Campo de visión (mm)	∅ 80	∅40	∅20	∅8	∅4
	Distancia de trabajo (mm)	93.7	103.9	95.1	65.7	35.0
Sistema de procesamiento de datos		DRO multifuncional DC-3000
Iluminación		Transmisión: lámpara halógena de 24V/150W. Reflexión: lámpara halógena de 21V/150W.
Accesorios		Impresora, detector de bordes, software de medición M2D-CPJ, etc.
Fuente de alimentación: CA 100-240V 50/60Hz. Potencia total: 450W
