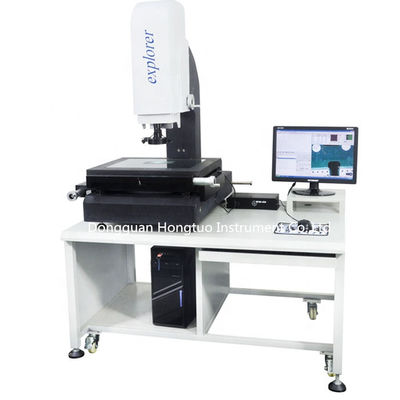

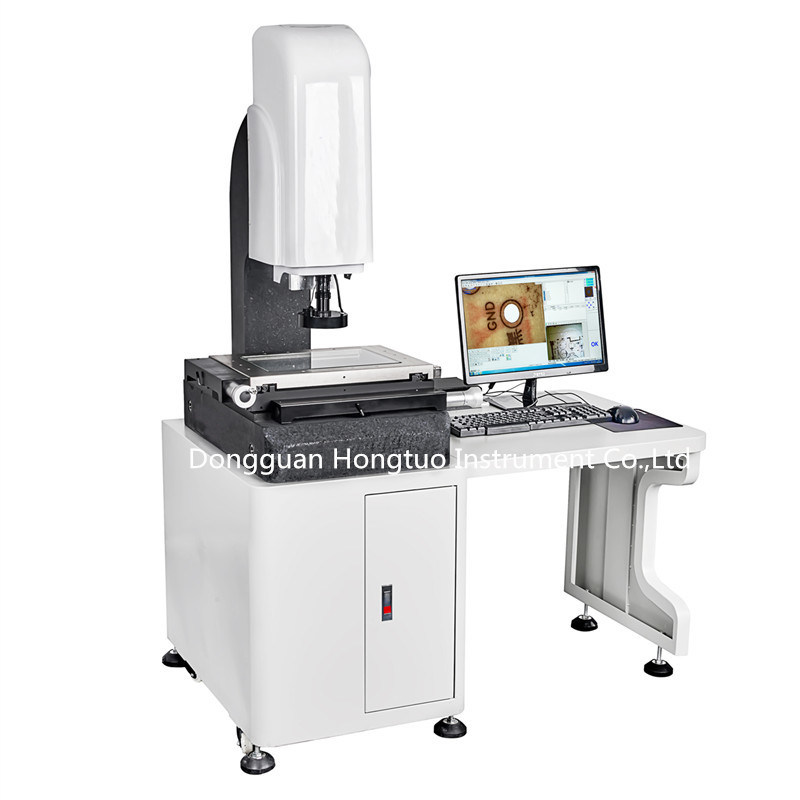

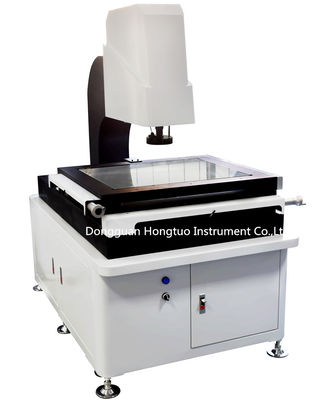

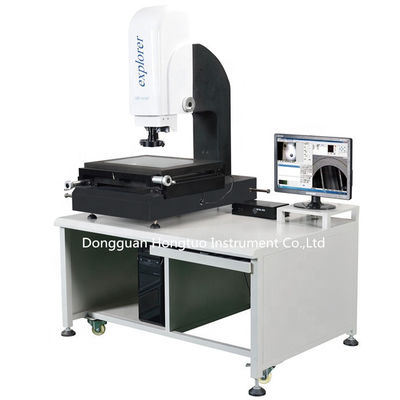

Instrumento de medición de visión por vídeo manual, equipo de ensayo óptico para la medición de dimensiones
Las características del producto
1Máquina de alta precisión y resistencia: base de mármol / columna vertical / operable, alta precisión y buena estabilidad.
2.XYZ tres ejes importados de precisión V tipo de guía de rieles / importado sistema de accionamiento del eje óptico. larga vida útil. buena estabilidad.
3.Línea de rejilla de alta precisión 0,5 mm
4.WM lente óptica de zoom continuo, diferentes cuadros, diferente aumento, sin corrección de zoom.
5.HD cámara japonesa Sony CCD, pantalla de medición de alta calidad.
6- medición de enfoque auxiliar, medición óptica de altitud y plano, y puede equiparse con la sonda de contacto británica RENISHAW.
7.Luz de superficie, luz de perfil LED, luz coaxial. Elige una luz de área programable de tres anillos ocho.
8El puntero láser indicaba la posición de medición, el posicionamiento rápido y la medición conveniente.
9Puede combinar con el interruptor de pie, fácil de operar en cualquier lugar.
Especificación
| Modelo |
DH-2010F |
Se trata de la DH-3020F. |
DH-4030F |
Se trata de la DH-5040F. |
| Mesa de trabajo |
Tamaño de la mesa de metal (mm) |
350*220 |
450*350 |
550*450 |
700*600 |
| Tamaño de la mesa de vidrio (mm) |
230*130 |
330*230 |
430*330 |
530*430 |
| Vías del eje X/Y ((mm) |
200*100 |
300*200 |
400*300 |
500*400 |
| Viaje en el eje Z |
El espacio efectivo es de 245 mm, el golpe de enfoque es de 200 mm, y la distancia de trabajo es de 95 mm. |
| Tipo de unidad |
Acción del eje X/Y con barra,Acción del eje Z con eje óptico |
| Peso (en kg) |
170 |
260 |
300 |
500 |
| Dimensión (L) * (W) |
500*700*1100 |
600*750*1100 |
700*900*1150 |
850*1050*1200 |
| Sistema de servoacción de medición |
Resolución de escala óptica: eje X/Y/Z 0,0005 mm ((0,5um) |
| Precisión de medición:≤3um + L/200 precisión de repetibilidad:≤3um+L/200 ((L se considerará como longitud medida, unidades: mm) |

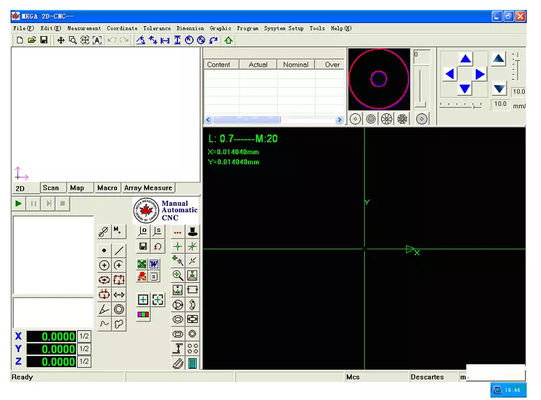

| Procesador de datos versátil puede medir puntos, líneas, bucles, círculos, ángulos, etc. |
Sistema de imágenes
(Accesorios estándar) |
Cámara:SONY1 / 3 " Cámara CCD a color |
| Magnificación de la lente:0.7 ~ 4.5X WD: 95 mm |
| Puede coincidir con 0.5x lente objetivo, aumento total: 15-15x |
| Puede combinar 2x lente objetivo, aumento total: 60-460x |
| Sistema de iluminación |
Luz de superficie y luz de proyección,luz fría,larga vida,brillo ajustable,luz de superficie y luz de transmisión se utilizan LED,Poder:220/110V ((AC),50HZ 30W |
Imágenes detalladas
