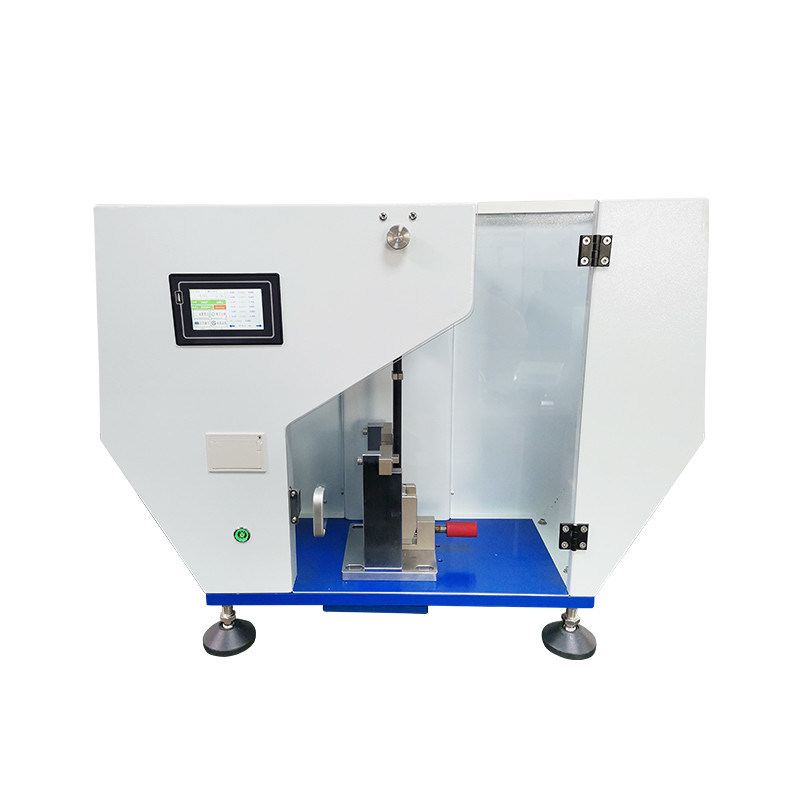

Máquina de Ensayo de Impacto Izod y Charpy de Alta Precisión, Probador de Impacto Charpy Izod Electrónico HT-5-50D-CM
El Probador Digital de Impacto Izod y Charpy se utiliza para medir la tenacidad al impacto de materiales no metálicos como plástico, nylon reforzado, fibra de vidrio, cerámica, piedra fundida, aparatos eléctricos de plástico y materiales aislantes. Es un equipo común para la inspección de calidad por parte de instituciones de investigación científica, universidades y fabricantes de materiales no metálicos. Tiene la característica de estructura simple, fácil operación y alta precisión de prueba.
►Normas
ISO179 "Plásticos - Determinación de la resistencia al impacto Charpy de materiales rígidos"
ISO180 "Plásticos - Determinación de la resistencia al impacto Izod de materiales rígidos"
GB/T1043 "Método de prueba de impacto Charpy para plásticos rígidos"
JB/T8762 "Máquina de ensayo de impacto Charpy para plásticos"
JB/T8761 "Máquina de ensayo de impacto Izod para plásticos"
GB/T18743 "Método de prueba de impacto Charpy para tuberías termoplásticas para transporte de fluidos" (aplicable a piezas de tubería)
►Características

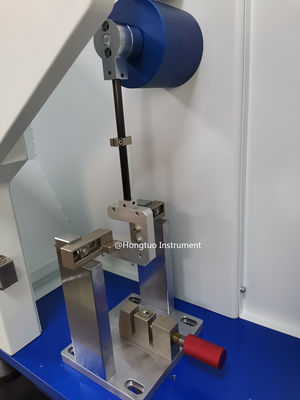

- Impacto integrado de Izod y Charpy, sin necesidad de desmontar el accesorio y el portamuestras;

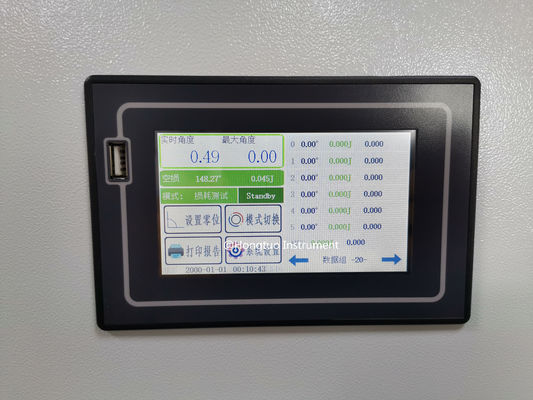

- Controlador inteligente de alta precisión, equipado con pantalla LCD, puede leer datos de forma intuitiva y precisa;

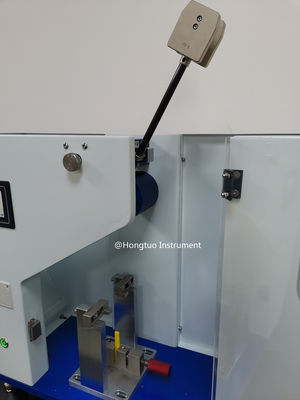

- En el péndulo de impacto, se utiliza un péndulo de fibra de carbono para mejorar la rigidez del material y concentrar la masa de impacto en el centro de masa del péndulo, para lograr una prueba de impacto sin vibraciones y aumentar la vida útil;
- Adopta un codificador digital importado de alta resolución, y la precisión de la prueba de ángulo es mayor y más estable;
- El martillo de impacto y los rodamientos de bolas importados en línea con los principios aerodinámicos reducen la pérdida por fricción causada por la maquinaria;
- El martillo de impacto y los rodamientos de bolas importados en línea con los principios aerodinámicos reducen la pérdida por fricción causada por la maquinaria;
- Interfaz de operación opcional en chino e inglés, los resultados de la prueba se pueden seleccionar en unidades J/m, KJ/㎡, kg-cm/cm, ft-ib/in y otras;
- Equipado con un dispositivo de frenado, lo que mejora en gran medida la seguridad y la eficiencia de las pruebas.
►Parámetro
| Modelo |
HT-5D-CM |
HT-50D-CM |
HT-5-50D-CM |
| Energía del péndulo Izod |
1J, 2.75J, 5.5J |
11J, 22J |
1J, 2.75J, 5.5J, 11J, 22J |
| Energía del péndulo Charpy |
1J, 2J, 4J, 5J |
7.5J, 15J, 25J, 50J |
1J, 2J, 4J, 5J, 7.5J, 15J, 25J, 50J |
| Velocidad de impacto Charpy |
2.9m/s |
3.8m/s |
2.9m/s(≤5J), 3.8m/s(≥7.5J) |
| Distancia del centro del péndulo Charpy |
230mm |
395mm |
230mm(≤5J), 395mm(≥7.5J) |
| Velocidad de impacto Izod |
3.5m/s |
| Distancia del centro del péndulo Izod |
335mm |
| Ángulo del péndulo |
150° |
| Precisión de medición |
±0.1% |
| Resolución |
0.03% |
| La distancia de la cuchilla de impacto Izod al plano superior de la mordaza |
22mm±0.2mm |
| Radio del filete del borde Izod |
R=0.8mm |
| Radio del filete del borde de impacto Charpy |
R=2mm±0.5mm |
| Ángulo de la cuchilla de impacto Charpy |
30°±1° |
| Radio del filete del borde de impacto Charpy |
R=1mm±0.1mm |
| Ángulo frontal del soporte de impacto Charpy |
5° |
| Ángulo trasero del soporte de impacto Charpy |
10° |
| Modo de salida |
Salida de impresión o disco U |
| Voltaje de suministro |
110~230VAC 50/60Hz |
| Tamaño de apariencia (L*W*H) |
85cm*37cm*65cm |
106cm*37cm*78cm |
106cm*37cm*78cm |
| Peso |
Aproximadamente 80kg |
Aproximadamente 100kg |
Aproximadamente 120kg |
El tipo de muestra cumple con los requisitos de GB1843-80, ISO180-82 y JB/T8761_1998.
Observaciones: La energía del péndulo se puede seleccionar según los requisitos.

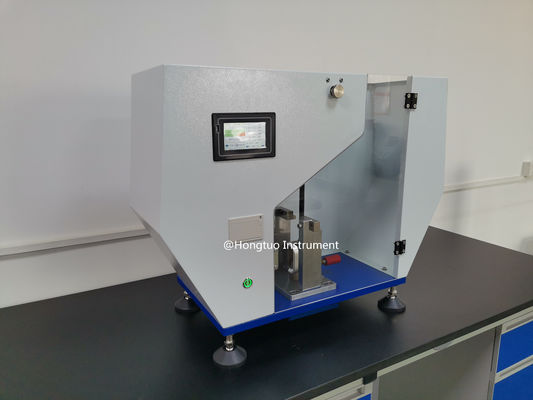

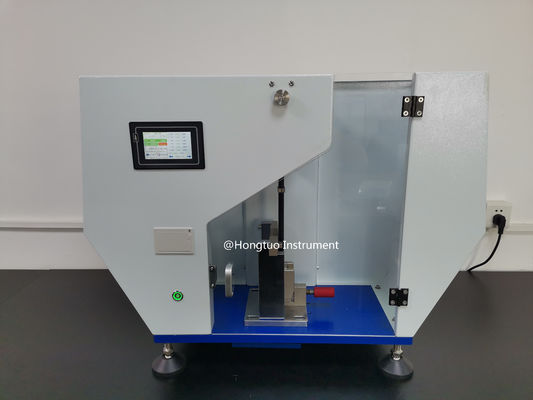

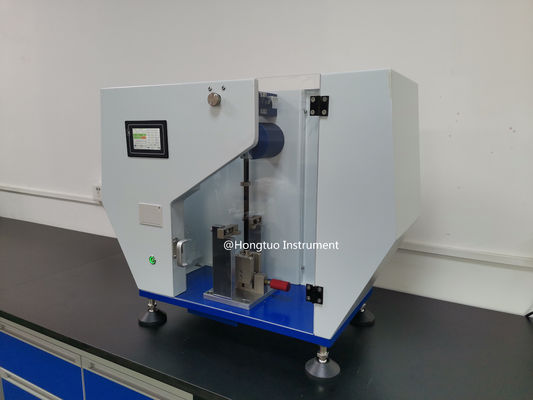

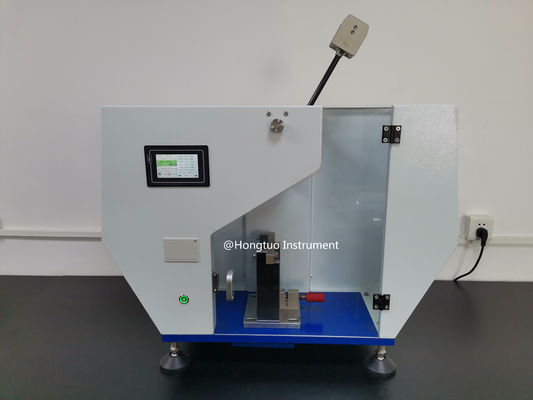

►Imágenes de detalle
