I.Aplicación
La máquina está diseñada y fabricada de acuerdo con GB/T6111 "Tuberías termoplásticas para el transporte de fluidos ----Resistencia a la presión interna----Método de ensayo" y GB/T15560S "Método de ensayo estándar para fallos hidráulicos a corto plazo y resistencia a la presión interna constante de tuberías plásticas para el transporte de fluidos". Es adecuada para determinar el tiempo de rotura resistente a la presión o el valor máximo de presión de explosión instantánea de tuberías termoplásticas y tuberías compuestas (como PP-R, PP-B, PP-A, PE, PE-X, PVC, PVC-U y PVC-C) bajo presión y temperatura interna constante a largo plazo. Es indispensable para los fabricantes de tuberías plásticas e instituciones de ensayo.La máquina cumple con las siguientes normas:GB/T6111-2018 Método de ensayo de resistencia a la presión interna de tuberías termoplásticas para transporte de líquidosGB/T15560-95 Métodos de ensayo de explosión hidráulica instantánea y resistencia a la presión para tuberías plásticas para transporte de fluidosGB/T18742.1 Sistemas de tuberías de polipropileno para agua caliente y fría - Instalación - Parte 1: General
GB/T18742.2 Sistemas de tuberías de polipropileno para agua caliente y fría - Instalación - Parte 2: Tuberías
GB/T18742.3 Sistemas de tuberías de polipropileno para agua caliente y fría - Instalación - Parte 3: AccesoriosGB/T13663 Tuberías de polipropileno para suministro de agua
GB/T15558.1 Tuberías enterradas de polietileno (PE) para el suministro de combustibles gaseosos
GB/T15558.2 Accesorios enterrados de polietileno (PE) para el suministro de combustibles gaseosos
GB/T18992.1 Sistemas de tuberías de polietileno reticulado (PE-X) para agua caliente y fría - Instalación - Parte 1: General
GB/T18992.2 Sistemas de tuberías de polietileno reticulado (PE-X) para agua caliente y fría - Instalación - Parte 2: Tuberías GB/T10002.1 Tubería de cloruro de polivinilo no plastificado (PVC-U) para suministro de agua
GB/T10002.2 Accesorio de cloruro de polivinilo no plastificado (PVC-U) para suministro de agua
GB/T18993.1 Sistema de tuberías de cloruro de polivinilo clorado (PVC-C) para instalaciones de agua caliente y fría - Parte 1: General
GB/T18993.2 Sistema de tuberías de cloruro de polivinilo clorado (PVC-C) para instalaciones de agua caliente y fría - Parte 2: Tuberías
GB/T18997.1 Tubería a presión compuesta de polietileno/aluminio/polietileno - Parte 1: Tubería PE/AL/PE soldada por solape de tubo de aluminio
GB/T18997.2 Tubería a presión compuesta de polietileno/aluminio/polietileno - Parte 2: Tubería PE/AL/PE soldada a tope de tubo de aluminio
ASTM D1598-2015 Tubería, Plástico, Bajo Presión Interna Constante, Tiempo hasta el Fallo de (Sin Documento S/S)
ISO13479 Determinación de la resistencia de las tuberías de poliolefina para el transporte de fluidos a la propagación de grietas. ISO9080 Sistemas de tuberías y conductos plásticos - Determinación de la resistencia hidrostática a largo plazo de materiales termoplásticos en forma de tubería por extrapolación (ISO9080, Ed. 1.0 (2003) MOD)
ASTM D1598-2015 Tubería, Plástico, Bajo Presión Interna Constante, Tiempo hasta el Fallo de (Sin Documento S/S)
ASTM D1599 Método de ensayo estándar para la resistencia a la presión hidráulica a corto plazo de tuberías, tubos y accesorios de plástico1 1.2 El instrumento consta de un host de presión, una estación de presión, un tanque de agua, un sistema de control de temperatura y un sistema de software informático.
II .Característica

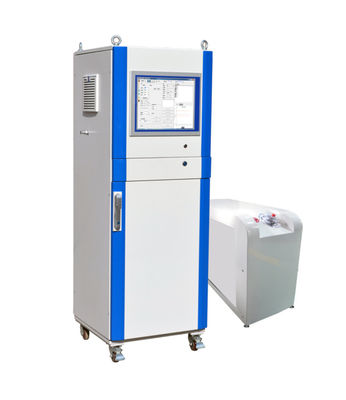

1.1 Este instrumento se utiliza para probar un cierto rango de presión interna durante un largo período de tiempo en tuberías plásticas. 1.2 El instrumento consta de un host de presión, una estación de presión, un tanque de agua, un sistema de control de temperatura y un sistema de software informático.

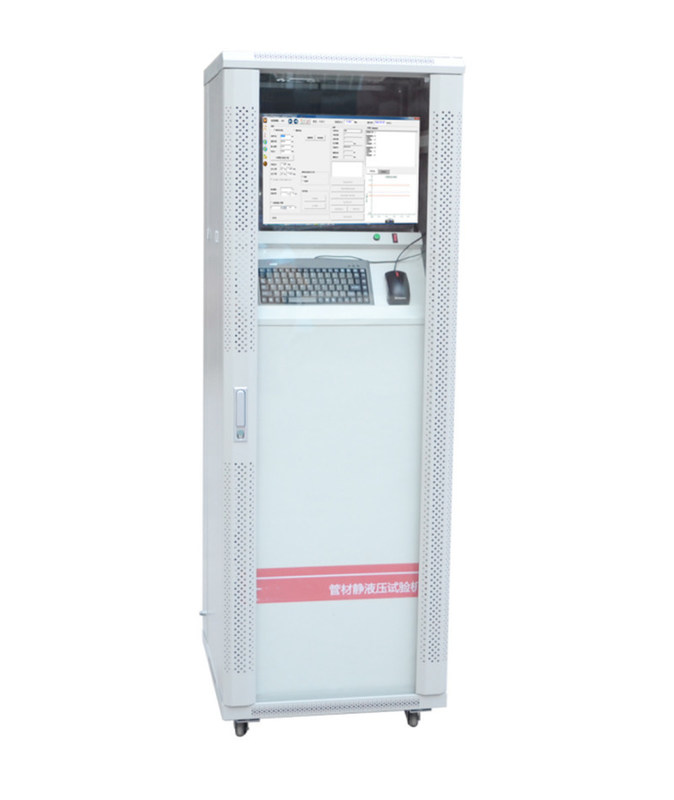

Unidad principal
: Consta de partes de control de micro-presión, partes de llenado automático de presión y descarga de presión, la parte de control de micro-presión adopta el control de MCU de microcomputadora; equipada con chip ADC de 16 bits de alta resolución y alta velocidad de Σ-delta, comunicación en tiempo real con la computadora; y puede llenar y aliviar la presión automáticamente según la situación de la presión. Estación de presión:
Su función principal es proporcionar presión al host, el requisito de presión límite inferior de la estación de presión debe ser superior a todas las muestras probadas. La bomba de pistón de la estación está fabricada en Estados Unidos (gran caudal, bajo ruido, alta presión, libre de mantenimiento).
Tanque de agua:
Consta de parte de apertura eléctrica, parte de autocirculación, parte de calentamiento, parte de llenado automático de agua y parte de aislamiento.
Sistema de control de temperatura: Controla con precisión la temperatura del tanque de agua, visualización de temperatura, temperatura establecida individualmente. Puede controlar el nivel de líquido del tanque en una posición razonable, al mismo tiempo que garantiza la temperatura.
Sistema de software
: Al conectarse a través de la interfaz serie RS232 al host de presión, puede proporcionar configuración de parámetros, calibración, alivio de presión, cero, modulación de amplitud, dibujo de la prueba, registros de prueba e impresión de informes de prueba y otras funciones. 3.2 Humedad ambiente: 30%—80%;
3.3 Entorno sin vibraciones, sin medios corrosivos;3.4 Instalar y ajustar el instrumento a nivel sobre una base sólida;Se deben cumplir las siguientes condiciones para realizar una prueba:
3.1 Temperatura ambiente: 10℃～40℃; 3.2 Humedad ambiente: 30%—80%;
3.3 Entorno sin vibraciones, sin medios corrosivos;3.4 Instalar y ajustar el instrumento a nivel sobre una base sólida;3.5 Sin interferencias electromagnéticas fuertes y sin resistencia al viento fuerte;
3.6 Se necesita un sistema de escape interior para evitar que el instrumentoIII
.Especificaciones principales 1. Presión y tiempo de prueba controlados por separado en 3 líneas
2. Rango de adición de presión: 0~10.000MPa3. Presión máxima de trabajo del sistema de presión principal 16MPa
4. Bomba de pistón de alta presión(1) Presión: 16MPa
(2) Volumen: 8-11.3L/min(3) Velocidad de rotación: 920rpm/min
5. Precisión del control de presión: +2% y -1% del límite superior e inferior del valor de presión de prueba respectivamente6. Resolución del valor de presión: 0.001Mpa
7. Transformador: los períodos de muestreo de presión de prueba son de 0.1 milisegundos.8. Rango de temporización: 0—9999h
9. Precisión de temporización: 1S
IV
.Estructura y teoría

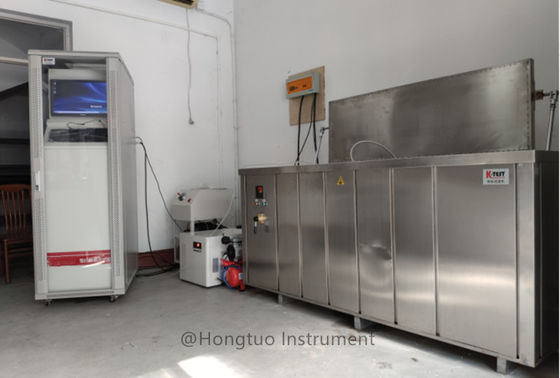

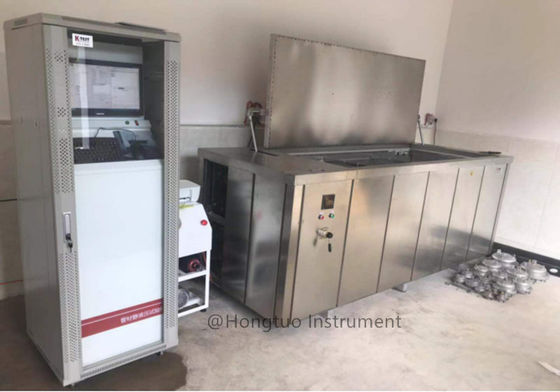

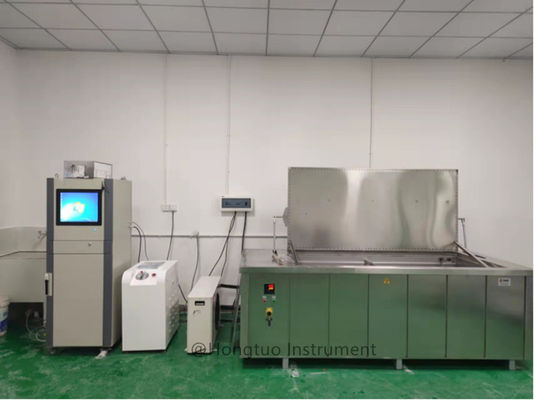

El líquido a alta presión generado por la bomba de alta presión se transporta a las muestras en tanques de temperatura de medio constante a través de mangueras de alta presión para realizar pruebas de presión hidrostática a largo plazo en las tuberías después de ser medido por el motor principal del sistema de control de presión
