Introducción
La máquina está diseñada y fabricada de acuerdo con GB/T6111 Tuberías termoplásticas para el transporte de fluidos ----Resistencia a la presión interna----Método de prueba y GB/T15560 Método de prueba estándar para fallas hidráulicas a corto plazo y resistencia a la presión interna constante de tuberías plásticas para el transporte de fluidos. Es adecuada para determinar el tiempo de rotura resistente a la presión o el valor máximo de presión de explosión instantánea de tuberías termoplásticas y tuberías compuestas (como PP-R, PP-B, PP-A, PE, PE-X, PVC, PVC-U y PVC-C) bajo presión interna y temperatura constantes a largo plazo. Es indispensable para los fabricantes de tuberías plásticas e instituciones de prueba.
La máquina cumple con las siguientes normas:
GB/T6111-2018 Método de prueba para la resistencia a la presión interna de tuberías termoplásticas para transporte de líquidos
GB/T15560-95 Métodos de prueba de explosión hidráulica instantánea y resistencia a la presión para tuberías plásticas para transporte de fluidos
GB/T18742.1 Sistemas de tuberías de polipropileno para agua caliente y fría
instalación — Parte 1: General
GB/T18742.2 Sistemas de tuberías de polipropileno para agua caliente y fría
instalación — Parte 2: Tuberías
GB/T18742.3 Sistemas de tuberías de polipropileno para agua caliente y fría
instalación — Parte 3: Accesorios
GB/T13663 Tuberías de polipropileno para suministro de agua
GB/T15558.1 Tuberías enterradas de polietileno (PE) para el suministro de
combustibles gaseosos
GB/T15558.2 Accesorios enterrados de polietileno (PE) para el suministro de
combustibles gaseosos
GB/T18992.1 Sistemas de tuberías de polietileno reticulado (PE-X) para agua caliente
e instalación de agua fría — Parte 1: General
GB/T18992.2 Sistemas de tuberías de polietileno reticulado (PE-X) para agua caliente
e instalación de agua fría — Parte 2: tuberías
GB/T10002.1 Tubería de cloruro de polivinilo no plastificado (PVC-U) para suministro de agua
GB/T10002.2 Accesorio de cloruro de polivinilo no plastificado (PVC-U) para suministro de agua
GB/T18993.1 Sistema de tuberías de cloruro de polivinilo clorado para instalaciones de agua caliente
y fría — Parte 1: General
GB/T18993.2 Sistema de tuberías de cloruro de polivinilo clorado para instalaciones de agua caliente
y fría — Parte 2: tuberías
GB/T18997.1 Tubería de presión compuesta de polietileno/aluminio/polietileno
— Parte 1: Tubería PE/AL/PE soldada por solape de tubería de aluminio
GB/T18997.2 Tubería de presión compuesta de polietileno/aluminio/polietileno
— Parte 2: Tubería PE/AL/PE soldada a tope por tubería de aluminio
ISO 1167-2006 Sistemas de tuberías plásticas - Tuberías termoplásticas - Determinación de la resistencia a la presión interna a temperatura constante.
ISO13479 Determinación de la resistencia de las tuberías de poliolefina para el transporte de fluidos a la propagación de grietas.
ISO9080 Sistemas de tuberías y conductos plásticos - Determinación de la resistencia hidrostática a largo plazo de materiales termoplásticos en forma de tubería por extrapolación (ISO9080, Ed. 1.0 (2003) MOD)
ASTM D1598-2015 Tubería, Plástico, Bajo Presión Interna Constante, Tiempo hasta el Fallo de (Sin Documento S/S)
ASTM D1599 Método de prueba estándar para la resistencia a la presión hidráulica a corto plazo de tuberías, tubos y accesorios de plástico1
DIN EN 921 (1995-01) Tuberías termoplásticas - Determinación de la resistencia a la presión interna a temperatura constante
Característica
1) Este instrumento se utiliza para probar un cierto rango de presión interna durante un largo período de tiempo en tuberías plásticas.

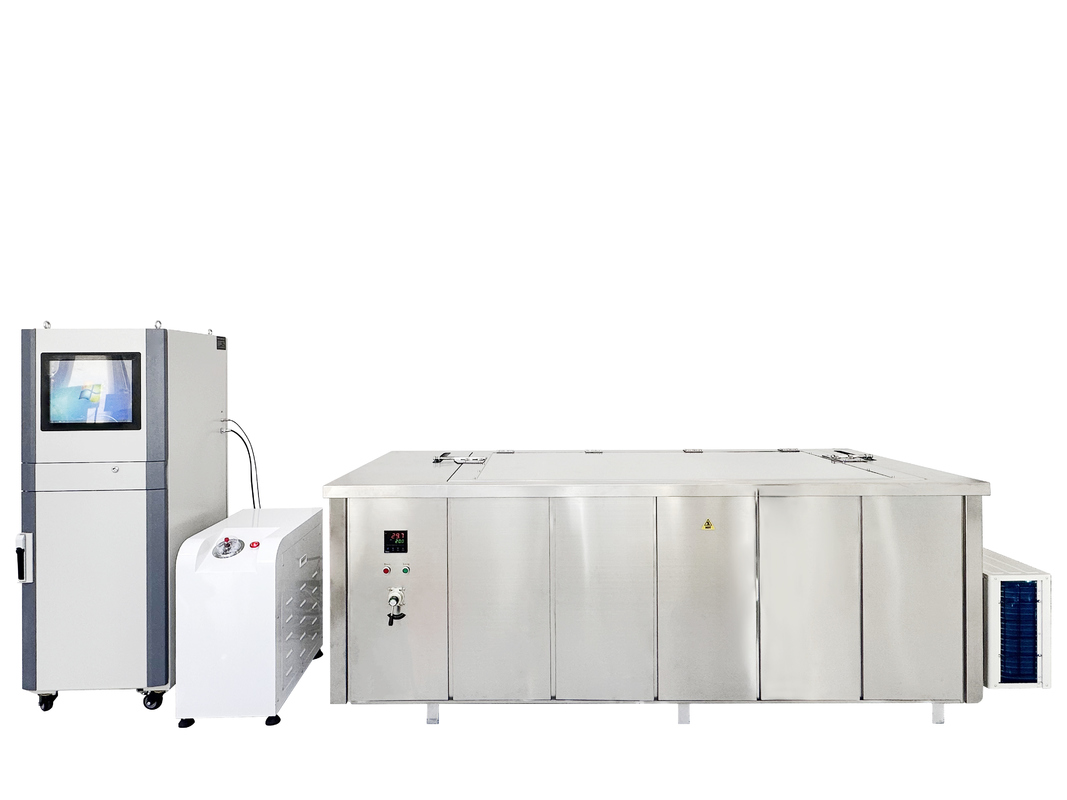

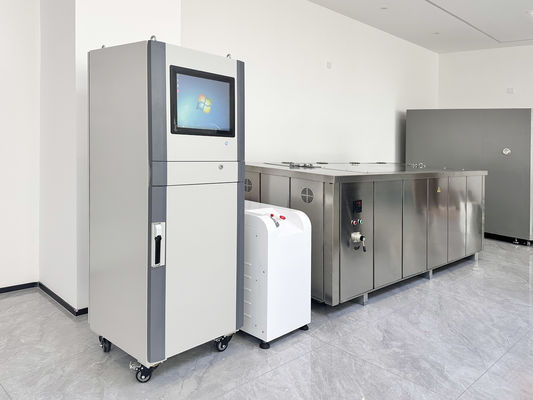

2) El instrumento consta de un host de presión, una estación de presión, un tanque de agua, un sistema de control de temperatura y un sistema de software de computadora.

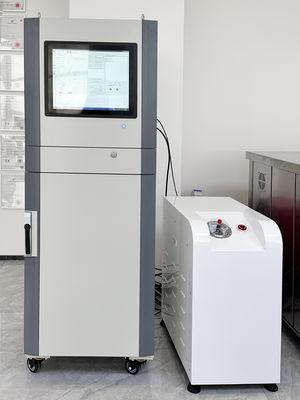

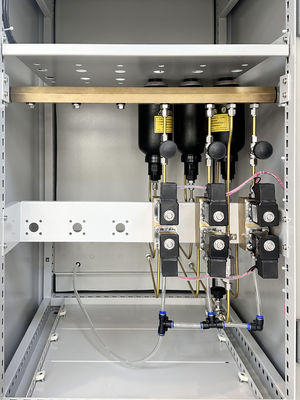

Marco Principal: Consta de partes de microcontrol de presión, partes de llenado automático de presión y descarga eléctrica de presión, la parte de microcontrol de presión adopta el control de MCU de microcomputadora; equipado con un chip ADC de alta resolución y alta velocidad de ∑ - delta de 16 bits, comunicación en tiempo real con la computadora; y puede llenar y descargar presión automáticamente según la situación de la presión.
Estación de Presión: Su función principal es proporcionar presión al marco principal, el requisito de presión límite inferior de la estación de presión debe ser mayor que todas las muestras probadas. La bomba de pistón de la estación está fabricada en Estados Unidos (gran caudal, bajo ruido, alta presión, sin mantenimiento).

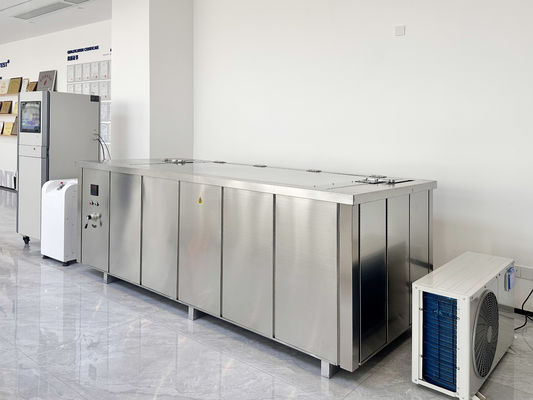

Tanque de Agua: Consta de una parte de apertura eléctrica, una parte de autocirculación, una parte de calentamiento, una parte de llenado automático de agua y una parte de aislamiento.
Sistema de Control de Temperatura: Controla con precisión la temperatura del tanque de agua, la pantalla de temperatura, la temperatura establecida individualmente. Puede controlar el nivel del líquido del tanque en una posición razonable, al mismo tiempo que garantiza la temperatura.
Sistema de Software: Al conectarse a través de la interfaz serie RS232 al host de presión, puede proporcionar la configuración de parámetros, calibración, alivio de presión, cero, modulación de amplitud, dibujo de la prueba, registros de prueba e impresión de informes de prueba y otras funciones.
Aplicación
El instrumento se utiliza ampliamente en la prueba de presión interna de todo tipo de tuberías plásticas. Es el instrumento de prueba ideal para la industria de la construcción, los productores de tuberías plásticas, los sectores de pruebas nacionales y los sectores de investigación científica.
Condiciones de Trabajo
Se deben cumplir las siguientes condiciones para realizar una prueba:
- Temperatura Ambiente: 10℃～40℃;
- Humedad Ambiente: 30%—80%;
- Entorno sin vibraciones, sin medios corrosivos;
- Instalar y ajustar el instrumento a nivel sobre una base sólida;
- Sin interferencias electromagnéticas fuertes y sin resistencia al viento fuerte;
- Se necesita un sistema de escape interior para evitar que el instrumento
Especificaciones principales
1. Presión y tiempo de prueba controlados por separado en 3 líneas
2. Rango de adición de presión: 0~10.000 MPa
3. Presión máxima de trabajo del sistema de presión principal: 16 MPa
4. Bomba de pistón de alta presión
(1) Presión: 16 MPa
(2) Volumen: 8-11.3 L/min
(3) Velocidad de rotación: 920 rpm/min
5. Precisión del control de presión: +2% y -1% del límite superior e inferior de
valor de presión de prueba respectivamente
6. Resolución del valor de presión: 0.001 MPa
7. Transformador: el período de muestreo de presión de prueba es de 0.1 milisegundos.
8. Rango de temporización: 0—9999 h
9. Precisión de temporización: 1 S
Estructura y teoría
El líquido de alta presión generado por la bomba de alta presión se transporta a las muestras en tanques de temperatura de medios constante a través de mangueras de alta presión para realizar pruebas de presión hidrostática a largo plazo en las tuberías después de ser medido por el motor principal del sistema de control de presión.
